聚氨酯保溫材料說明及注意事項(xiàng)

聚氨酯保溫技術(shù)是以有機(jī)異氰酸酯及混合聚醚多元醇為主要原料。在催化劑及多種特殊添加劑存在的條件下,相互作用,經(jīng)復(fù)雜的化學(xué)反應(yīng)制得的一種硬質(zhì)聚氨酯泡沫塑料。

在制品生產(chǎn)過程中,由于選用了特定的聚氨酯原料,及科學(xué)選用篩選助劑材料和物料配比,有效地提高了制品抗壓強(qiáng)度,而且制得的保冷管托制品理化性能完全可滿足應(yīng)用工藝中各項(xiàng)要求,經(jīng)有關(guān)權(quán)威部門檢測,各項(xiàng)指標(biāo)達(dá)到或超過國外同類產(chǎn)品技術(shù)水平。

其制品具有如下優(yōu)點(diǎn)

密度高,可根據(jù)不同應(yīng)用場合,壓縮強(qiáng)度大,可達(dá)4~20MPa，導(dǎo)熱系數(shù)0.052.具有低導(dǎo)熱系數(shù),低透濕系數(shù),低吸水率,滿足保冷要求。具有耐水解穩(wěn)定性,抗老化,耐酸堿等化學(xué)藥品性能優(yōu)良，不易燃燒,阻燃性滿足國家安全要求密度要求。

異氰酸酯（俗稱黑料）與組合聚醚（俗稱白料）的儲存必須是在密封的容器內(nèi),隔絕空氣、防止吸潮。

異氰酸酯與組合聚醚料桶

異氰酸酯與組合聚醚料桶：不應(yīng)在陽光下暴曬，必須遠(yuǎn)離熱源，放置陰涼干燥處，料桶如果直立放置時(shí)，桶蓋上不得積水!如果整桶料不能一次用完，就必須在每次使用后立即蓋緊桶蓋，防止水汽、雜質(zhì)進(jìn)入桶內(nèi)而影響質(zhì)量。如果使用兩個(gè)以上牌號組合聚醚時(shí)，應(yīng)分牌號堆放，并有明顯標(biāo)志。加入普通阻燃劑的組合聚醚存放時(shí)間不應(yīng)太長，必須當(dāng)天配制當(dāng)天使用，否則易造成變質(zhì)影響發(fā)泡質(zhì)量。

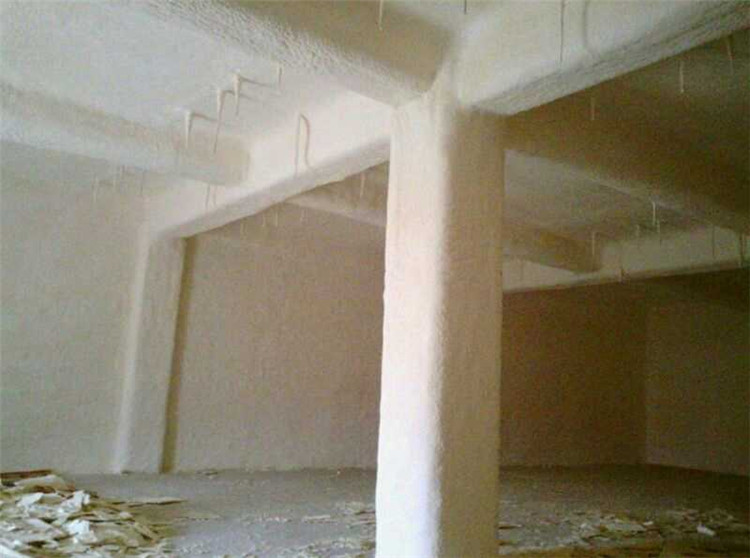

聚氨酯保溫管

聚氨酯保溫管：操作異氰酸酯與組合聚醚時(shí)必須戴防護(hù)鏡、工作服及工作帽;操作異氰酸酯時(shí)應(yīng)戴清潔的橡膠手套。工作環(huán)境必須通風(fēng)良好、清潔衛(wèi)生。在環(huán)境溫度較高時(shí)，因組合聚醚中發(fā)泡劑會部分汽化而產(chǎn)生壓力，所以應(yīng)先開啟排氣蓋排出氣體泄壓后，再啟開桶蓋。對泡沫有阻燃（注：離火自熄）要求時(shí)，可采用添加型阻燃劑，普通阻燃劑的加入量是白料重量的15～20%，阻燃劑加入白料中必須攪拌均勻后方可進(jìn)行發(fā)泡。

黑白料的比例具體應(yīng)參照相關(guān)型號的組合聚醚技術(shù)資料，使用阻燃劑的客戶應(yīng)注意加入阻燃劑后白料計(jì)算比例時(shí)應(yīng)該將阻燃劑計(jì)算在內(nèi)，如要求黑白料比例是1:1時(shí)，100kg白料加入15kg阻燃劑，則黑料使用量為115kg。

手工發(fā)泡操作時(shí)，按比例準(zhǔn)確稱量黑白料同時(shí)倒入容器中，用2000轉(zhuǎn)/分鐘以上的攪拌器攪拌8～10秒后，倒入模具中發(fā)泡，脫模時(shí)間視產(chǎn)品要求、泡沫厚度等情況具體而定。

安全提示：

當(dāng)皮膚接觸到組合聚醚時(shí)，應(yīng)用肥皂和水進(jìn)行沖洗。

操作異氰酸酯時(shí)：應(yīng)特別注意，因?yàn)樗幸欢ǖ拇碳ば?，不要吸入其蒸汽，及切勿濺到皮膚及眼睛上。

如果濺到皮膚及眼睛時(shí)，必須立即用衛(wèi)生棉花先將其擦去，然后用大量水沖洗15分鐘，再用肥皂或酒精沖洗，如果仍較嚴(yán)重，應(yīng)立即診治。一旦發(fā)生大面積異氰酸酯灑地時(shí)，應(yīng)用砂土、木屑進(jìn)行覆蓋處理后，再用大量水沖洗地面。當(dāng)衣服污染上異氰酸酯時(shí)，必須用含乙醇50%、水45%、濃氨液5%配制而成的溶液進(jìn)行處理后，再用肥皂洗凈。

注意：務(wù)必請用戶注意儲存方法、注意安全操作。

清遠(yuǎn)河源陽江陽春聚氨酯保溫材料 發(fā)泡聚氨酯 硬泡聚氨酯噴涂 聚氨酯噴涂廠家 屋面保溫隔熱 冷庫噴涂保溫 外墻保溫工程
