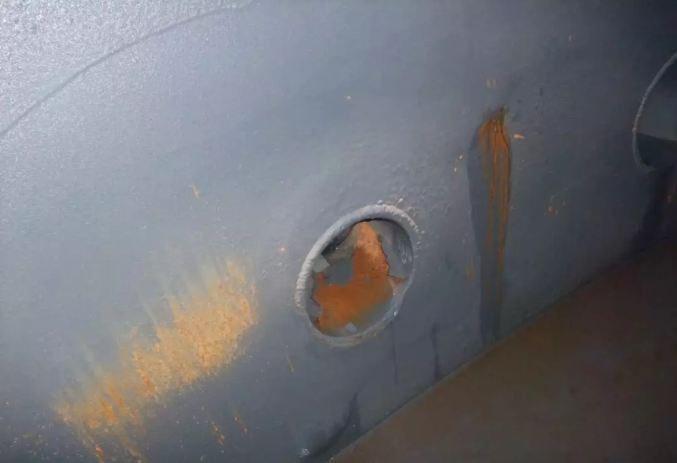

圖一

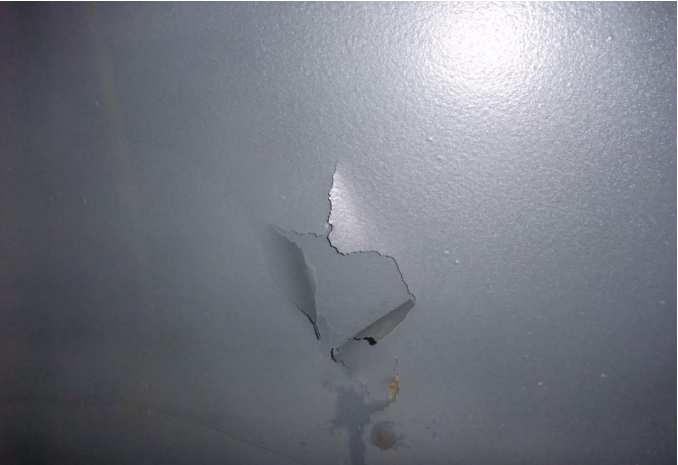

圖二

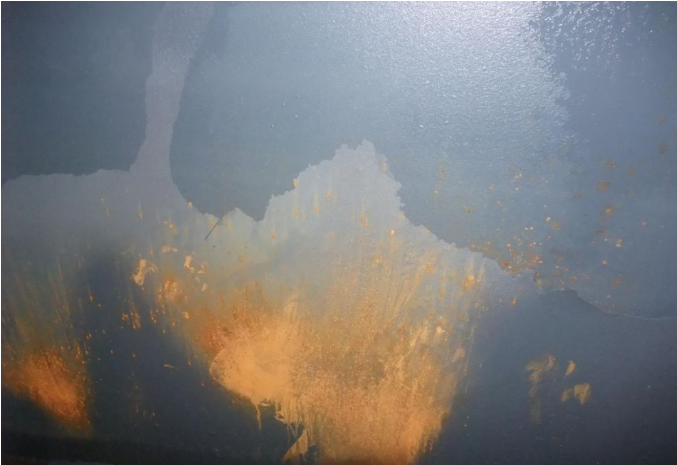

圖三

由此，各個(gè)大小防腐圈子議論紛紛，有的說(shuō)是施工技術(shù)問(wèn)題，有的說(shuō)是劣質(zhì)材料問(wèn)題，有的說(shuō)是材料配套性的問(wèn)題，甚至有的人提出“聚脲是否適合做除鹽水箱內(nèi)壁防腐材料”的問(wèn)題……

所以我們有必要把這個(gè)問(wèn)題講講明白。不排除諸君所述質(zhì)量問(wèn)題原因，聚脲防腐工程應(yīng)用中的確存在：施工隊(duì)伍不專業(yè)、劣質(zhì)材料泛濫、材料配套性欠優(yōu)的問(wèn)題,這些問(wèn)題需要行業(yè)精英和業(yè)主一起努力解決。而我要說(shuō)的是設(shè)計(jì)層面的問(wèn)題，如果這個(gè)層面的問(wèn)題說(shuō)不清楚，即便諸君所述問(wèn)題都解決了，還會(huì)出現(xiàn)質(zhì)量問(wèn)題，況且，我認(rèn)為：上述聚脲質(zhì)量問(wèn)題50%以上是設(shè)計(jì)問(wèn)題造成的。

我們認(rèn)為：鼓泡、銹斑、分層形成的原因是聚脲具有一定的吸水性造成，并且隨著浸泡的時(shí)間增加吸水量增大，我們測(cè)試的徐州產(chǎn)某聚脲60天吸水量超過(guò)自重25%。諸位可以想一下，除鹽水箱聚脲涂層長(zhǎng)期浸泡后含有這么多的水，必然會(huì)對(duì)水箱內(nèi)壁形成電化腐蝕，這是一個(gè)常識(shí)性問(wèn)題，不需要解釋吧（想深層次了解科學(xué)知識(shí)的請(qǐng)閱讀文章”聚脲涂層電化腐蝕機(jī)理”），所以形成銹斑、水泡、分層就都不稀奇了。固長(zhǎng)期水浸泡的除鹽水箱內(nèi)壁聚脲防腐材料應(yīng)該選擇吸水率低的產(chǎn)品，不吸水才好，而且設(shè)計(jì)厚度應(yīng)不低于2mm。我公司生產(chǎn)的SPE-320b型SPE-320a型都屬于這類產(chǎn)品，完全滿足除鹽水箱防腐需求。二者相比，SPE-320b性能更優(yōu)，只是價(jià)格略貴。
