鋼基材防腐噴涂聚脲施工工藝
一 一般規(guī)定
1本工藝適用于聚脲在鋼結(jié)構、機械設備、鋼制儲罐、除鹽水箱及管道等領域的施工。
2本工藝符合HG/T 3831-2006《噴涂聚脲防護涂料》及HG/T 20273-2011《噴涂聚脲防護涂料涂裝工程技術規(guī)范》的相關規(guī)定。
3原材料貯存應干燥、通風，避免日曬、雨淋。
4聚脲噴涂過程中不得與其他工種進行交叉作業(yè)。
二 施工工藝
1施工環(huán)境要求
1.1 施工環(huán)境溫度宜為5～40℃，相對濕度＜85%，風力≤3級；
1.2 噴涂基材表面溫度應高于露點3℃；
1.3 聚脲原材料的溫度不宜低于15℃。
2 基材處理與要求
2.1除 油:除去基材表面的油污，推薦采用二甲苯、丙酮等溶劑清洗表面油污。
2.2打 磨:對焊縫、焊渣等進行打磨，確保打磨后的基材表面平滑，無尖銳的焊渣、毛刺等突起物,銳邊和火焰切割邊緣要打磨到R=2mm。
2.3噴砂/拋丸除銹:對除油并打磨后的基材表面進行拋丸除銹達到Sa21/2級，并有Rz=40－70μm的粗糙度。磨料使用前應保證清潔，以免造成二次污染。
2.4手動打磨除銹:對無法拋丸的部位采用電動工具打磨除銹達到St3級， 應使用砂輪片，以確保其粗糙度。
2.5清 潔:用無油、無水的壓縮空氣清掃拋丸后的管材表面，除去灰塵、銹渣等污物，如基材表面有油污去除方法同2.1。
3 底涂的施工
基材處理后刷涂鋼基材專用聚氨酯底涂，勾兌好的底涂最好在2h內(nèi)用完，底漆涂布量約7㎡/kg，底漆表干后（表干時間≤3h,20℃）進行聚脲噴涂施工。
注：管道噴涂聚脲防腐不用施工底漆。

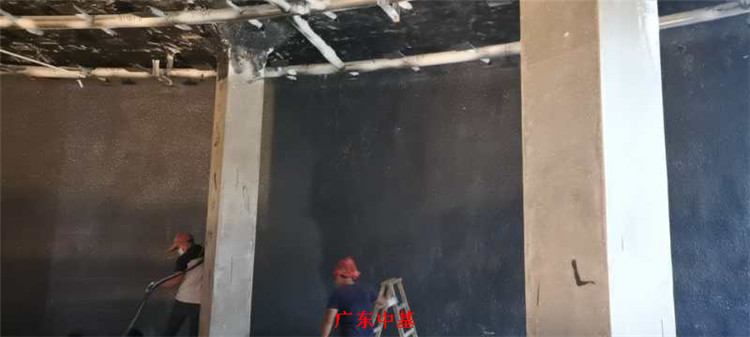

4聚脲噴涂
4.1設備
4.2噴涂
4.2.1設備準備
設備的檢查：槍體的主要部件應保持清潔。
主機的檢查：潤滑系統(tǒng)，應保證主機的潤滑系統(tǒng)正常工作，主機進料Y形濾網(wǎng)應保持清潔。
附屬設備的檢查：空壓機和油水分離器應能正常工作，預先給空壓機放水，并檢查壓縮空氣的清潔程度（可將壓縮空氣對準白色面或面巾紙20秒鐘，若無油污或水分則說明壓縮空氣清潔，若出現(xiàn)水分或油污，則應給空壓機放水或更換油水分離器慮芯。）。
打開設備系統(tǒng)的所有閥門。
4.2.2參數(shù)設置
設定壓力2500psi；管道、A料、B料加熱溫度65℃（可微調(diào)）。若環(huán)境溫度過低設備加熱能力不夠應采取以下措施：
a) 對原料進行加溫：
原料加溫不得采用明火，溫度不宜超過88℃， 大桶加溫時候應略松開桶蓋，以免桶內(nèi)空氣受熱膨脹造成泄漏。利用加熱帶對大桶物料進行加熱時應注意攪拌，以避免局部過熱。
b) 開加熱后將原料打循環(huán)：
設備管道的加熱能力是有限的而主加熱功率較大，因此可采用打循環(huán)的方式對桶內(nèi)原料進行預熱。
c) 對管道保溫層進行加厚保護：
特別是氣溫較低時進行戶外施工，管道保溫效果往往受到影響，可用軟質(zhì)泡沫或其他保溫材料對管道進行保護，提高其保溫效果。
4.2.3原料準備
檢查開A、B兩組分的包裝是否正常，若有疑問請及時供貨方技術人員聯(lián)系。
由于B組份含有顏料和助劑，因此噴涂前應將B組份進行充分攪拌至顏色均勻一致，無浮色、無沉淀，通常需攪拌20-30min。
4.2.4聚脲噴涂
Ø在塑料布或干燥的表面進行試噴，觀察涂層是否正常。
Ø噴涂時，應隨時觀察壓力、溫度等參數(shù)，并做好現(xiàn)場記錄。
Ø噴涂開槍時，應對準遮護物或非工程表面噴涂5-10秒，然后開始噴涂。
Ø停槍時應在非噴涂工程表面停槍。
Ø根據(jù)涂層厚度每道涂層采用縱橫交叉噴涂。
Ø焊縫處應預先噴涂一道，平面噴涂至焊縫位置時，應將噴槍略傾斜，將焊縫兩側(cè)完全覆蓋，避免遮蔽效應造成的漏點。
Ø噴涂時下一道要覆蓋上一道的50％以上，使噴涂厚度保持一致。
4.3 重涂及修補
4.3.1重涂
對于未達到最低厚度要求的涂層按照重涂要求再次噴涂。
對時間間隔未超過3小時的涂層，表面清潔干凈后直接噴涂同一體系的聚脲涂層。對于時間間隔超過3小時的涂層，必須對其進行打磨并將表面清掃干凈，然后刷涂一道層間粘結(jié)劑，再噴涂同一體系的聚脲涂層。
4.3.2修補
對于有漏點和針孔的地方可用手工聚脲修補料進行修補。
涂層的損壞或缺陷，可通過噴砂或打磨等方法去除損壞和未固化的涂層，打磨范圍應由涂層損壞范圍向周圍擴展5-10cm，清潔干凈后刷涂層間粘和劑，表干后再噴涂同一體系的聚脲涂層。
4.4 涂層檢測
4.4.1當面積≤50㎡時，應抽查4處；反之每增加20㎡應多抽查一處；每處測點不得少于3個。
4.4.2重要部位、難維修部位應按面積抽查50%以上，每處測點不得少于5個；當總面積＜200㎡時應進行全數(shù)檢查。
4.4.3對質(zhì)量有嚴重影響的部位，可進行破壞性檢查。
4.4.4 表觀檢測:涂層表面應光順，無流掛、無針孔、無起泡、無開裂。
4.4.5厚度檢測：用磁性膜厚儀進行厚度檢測，δ=A-0.2+3.0mm（A為設計厚度），小于設計厚度0.4mm的點數(shù)不得大于檢查數(shù)量的10%。
4.4.6附著力檢測:聚脲涂層施工完畢7天后按照國家標準GB 5210-85《涂層附著力的測定法 拉開法》進行附著力檢測。附著力要求≥6.0MPa，附著力小于設計值10%的點數(shù)不得大于檢查數(shù)量的10%。
4.4.7漏點檢測:使用電火花儀測試是否存在漏點，電火花儀的移動速度≤0.3m/s。要求1.0mm厚耐電壓≥3000V無擊穿；1.5mm厚耐電壓≥4500V無擊穿；2.0mm厚耐電壓≥6000V無擊穿。
5 施工安全與環(huán)境保護
5.1 施工操作和管理人員施工前必須進行安全技術教育，制定安全操作規(guī)程。
5.2 每次施工要有詳細的施工記錄。
5.3易燃、易爆和有毒材料應存放在專用庫房內(nèi)，且設專人管理。
5.4室內(nèi)或密閉施工區(qū)域應設置強制通風設備。
5.5在易燃、易爆區(qū)域內(nèi)動火時，必須采取防范措施，辦理動火證后方可動火。
5.6臨時用電線路、設備，必須檢查符合安全使用要求后方可使用。
5.7高處作業(yè)時，使用的腳手架、吊架、靠梯和安全帶等，必須經(jīng)檢查合格后方可使用。
5.8噴涂聚脲時，操作人員必須穿戴防護用品，并應按規(guī)定佩戴防毒面具。
