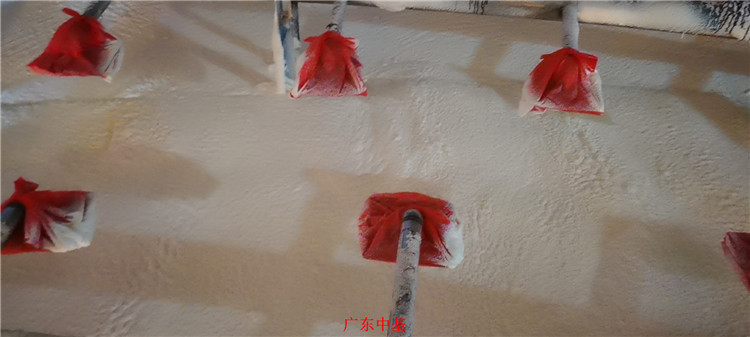

硬質(zhì)聚氨酯泡沫的特性

•斷熱性能好：在一定厚度中最能提供有效的斷熱效果；

•重量輕：極高的強(qiáng)度/重量比值(一定重量下能提供較強(qiáng)的張力)；

•流動性能好：可以應(yīng)用于各類復(fù)雜形狀物體的充填；

•抗化學(xué)性好：可抵抗大部分化學(xué)溶劑；

•粘接力好：可粘接大部分物質(zhì)；

•浮力：可由于結(jié)構(gòu)是密閉型氣泡，因此不易吸水，一個密度為40kg/m3的泡沫可以提供25倍自己重量的浮力。

•熱穩(wěn)定性好：可忍受250℃高溫(短時間)；可忍受100℃高溫(長時間)。

發(fā)泡原料

ISO-----異氰酸酯

1.成份：粗MDI（二苯基甲烷二異氰酸酯）

2.顏色：褐色液體

3.特性：反應(yīng)性高（有吸水性）

4.使用時：--使用后密封（防止吸水）；

--維持5℃以上（低溫會結(jié)晶）45℃以下（高溫會產(chǎn)生毒蒸氣，不能吸入）；

--不能與其他成份混合。

5.過多時：--增加泡沫的密度；

--增加液體注入量，發(fā)生料空現(xiàn)象；

--泡沫表面容易破損；

--泡沫反應(yīng)緩慢，嚴(yán)重后發(fā)泡；

--粘性差，發(fā)生脫殼。

POLYOL----組合聚醚

1.成份：多元醇、催化劑、表面活性劑、發(fā)泡劑（F-11，141b, C-PENTANE，水等）

2.顏色：淡褐色液體

3.特性：有揮發(fā)性和有吸水性

4.使用時：--使用后密封（防止吸水）；

--維持25℃以下（不能在高溫下加熱）。

5.過多時：--降低泡沫的密度；

--減少液體注入量，降低泡沫強(qiáng)度；

--泡沫的顏色光亮，發(fā)生長紋現(xiàn)象；

--泡沫反應(yīng)快，嚴(yán)重收縮現(xiàn)象；

--泡孔形成不好，絕熱性變差。

聚氨酯發(fā)泡工藝介紹

1.發(fā)泡名稱定義

發(fā)泡機(jī) --指用于形成發(fā)泡狀態(tài)箱體或門體的產(chǎn)品。

配比槍 --指發(fā)泡機(jī)槍頭把黑料和白料分別裝在不同容器的工具，確認(rèn)配比時使用。

發(fā)泡模具 --指發(fā)泡液通過發(fā)泡形成形狀所使用的模具。

發(fā)泡溫度 --發(fā)能維持發(fā)泡液發(fā)泡時形成穩(wěn)定狀態(tài)泡沫的最佳條件下的溫度。

發(fā)泡液溫 --發(fā)泡時使用的黑料、白料的液體溫度。

固化時間 --是指不發(fā)生后發(fā)泡現(xiàn)象，發(fā)泡完全形成所需的時間。

后發(fā)泡 --是指發(fā)泡品與模具分離后，還在發(fā)生發(fā)泡反應(yīng)的現(xiàn)象。

循環(huán)壓力 --指為了混合液體所加的壓力，指原料泵的壓力。

注入量 --指不發(fā)生箱體、門體的收縮或外觀不良范圍內(nèi)的原液重量。

混合不良 --指ISO和POLYOL的混合不良的狀態(tài)，泡沫的里外有條紋而且泡沫的泡孔很粗的狀態(tài)。

乳白時間 --指液體混合之前液體狀態(tài)時的時間，到顏色變化起泡開始時的時間。

纖維時間 --指乳白時間后進(jìn)行發(fā)泡的時間，發(fā)泡時用細(xì)棒輕戳到拉出絲為止。

不粘手時間 --指纖維時間結(jié)束，到用沒有水份的手觸摸泡沫后不粘手時的時間。
