聚脲：
聚脲發(fā)展史：
美國(guó)的Texaco（現(xiàn)屬Huntsman）公司的Dudley J.PrimeauxⅡ率先研發(fā)成功噴涂聚脲彈性體技術(shù)， 1989年首次發(fā)表研究論文。1991年該技術(shù)在北美地區(qū)投入商業(yè)應(yīng)用，立即顯示出其優(yōu)異的綜合性能，受到用戶歡迎。開(kāi)發(fā)噴涂聚脲體系的公司還有Huntsman、Enviro Chem、Speciality Products Inc、Signature Lining、Mobile Enterprise和Madison Chemical Industries Inc等。
澳大利亞于1993年引進(jìn)該技術(shù)，日本于1995年引進(jìn)該技術(shù)，韓國(guó)于1997年引進(jìn)該技術(shù)，并相繼投入商業(yè)應(yīng)用。聚脲涂料體系的發(fā)展階段與國(guó)內(nèi)外現(xiàn)狀，聚脲涂料體系的發(fā)展經(jīng)歷了以下5個(gè)階段：第一階段：純聚氨酯;第二階段：聚氨酯-聚脲;第三階段：純聚脲/芳香族;第四階段：脂肪族/聚天冬氨酸防腐裝飾體系;第五階段：各種改性高性能防腐防水體系。
為了更好地推動(dòng)聚脲技術(shù)在世界各地的蓬勃發(fā)展，及時(shí)交流信息、開(kāi)發(fā)市場(chǎng)，實(shí)現(xiàn)資源共享，2000年美國(guó)成立了“聚脲發(fā)展協(xié)會(huì)”。協(xié)會(huì)的宗旨是：發(fā)展新的營(yíng)銷策略，促進(jìn)聚脲及PDA的成長(zhǎng);為會(huì)員構(gòu)建一個(gè)討論聚脲問(wèn)題的專門場(chǎng)所;為聚脲產(chǎn)品建立相關(guān)的標(biāo)準(zhǔn);明確聚脲的定義;每年定期召開(kāi)討論會(huì)，定期舉辦聚脲操作培訓(xùn)課程。歐洲聚脲發(fā)展協(xié)會(huì)于2007年末成立并召開(kāi)了首屆年會(huì)，這標(biāo)志著聚脲技術(shù)正式向全世界大規(guī)模發(fā)展。
1、聚脲的特點(diǎn)：
1、不含催化劑無(wú)揮發(fā)，快速凝固，可在任意曲面，斜面，平面及垂直面上噴涂成型，而且不產(chǎn)生流掛現(xiàn)象，10秒鐘左右初凝，1分鐘就可以上人行走。
2、對(duì)溫度和濕度不敏感，可以在-28°條件下施工，就算在冰面上都可以噴涂固話。
3、聚脲為雙組分反應(yīng)材料，100%固化，無(wú)揮發(fā)，不污染，對(duì)環(huán)境友好，屬于環(huán)保材料。
4、超強(qiáng)的理化性能，極高的抗張以及抗沖擊強(qiáng)度，柔韌性，耐磨性，耐老化，防濕滑，防腐蝕。
5、穩(wěn)定性能優(yōu)越，可在120°一下長(zhǎng)期使用，并且能夠承受350°的短期熱沖擊。
6、基礎(chǔ)原型保持良好，無(wú)接縫，整體施工，涂層連續(xù)，致密，美觀實(shí)用。
7、良好的粘結(jié)力，可以在混凝土，鋼結(jié)構(gòu)，木材等眾多材料上使用。
聚脲產(chǎn)品在歐美地區(qū)已經(jīng)有十幾年的使用歷史，被稱為二十世紀(jì)涂料涂裝行業(yè)最偉大的發(fā)現(xiàn)。
2、施工工藝
施工流程：基層處理→基層修補(bǔ)→底涂施工→聚脲噴涂→特殊部位處理→聚脲涂層修補(bǔ)
操作要點(diǎn)
1.基層處理
使用角磨機(jī)將所有需要噴涂的基面打磨并除塵，徹底去除表面的浮漿、起皮、疏松和雜質(zhì)等結(jié)合薄弱的物質(zhì)，使基層獲得合適的粗糙度，增強(qiáng)噴涂聚脲涂層與基層的粘結(jié)強(qiáng)度。對(duì)于局部油污，可用丙酮或酒精清洗。
2.基層修補(bǔ)
根據(jù)現(xiàn)場(chǎng)實(shí)際情況，混凝土基面打磨后針孔全面分布較多，無(wú)法采用局部修補(bǔ)的辦法，只能采用全面批刮修補(bǔ)膩?zhàn)臃饪讈?lái)滿足聚脲噴涂質(zhì)量要求需要，全面批刮修補(bǔ)膩?zhàn)幽康氖欠馓钺樋准罢移健?/div>
1) 采用xxx公司生產(chǎn)的環(huán)氧類聚脲配套修補(bǔ)膩?zhàn)?，按廠家設(shè)定配比(配比為：A:B:石英砂和水泥=4:1:適量的石英砂和水泥) 攪拌均勻，根據(jù)基面實(shí)際缺陷程度大小，加入適量的石英砂和水泥做填料對(duì)混凝土基面封填刮涂，刮涂涂層時(shí)不宜流掛及過(guò)厚，只需把針孔封填嚴(yán)實(shí)就好。如全面批刮修補(bǔ)膩?zhàn)雍笕杂写罅酷樋?，需重?fù)批刮或局部修補(bǔ)。
2) 基面基本達(dá)到要求時(shí)，修補(bǔ)膩?zhàn)油耆袒?，使用角磨機(jī)輕度打磨修補(bǔ)后的基面去除浮漿及灰塵。
3) 輕度打磨后發(fā)現(xiàn)基面仍有較明顯的針孔，仍需局部采用修補(bǔ)膩?zhàn)有扪a(bǔ)針孔，至基面達(dá)到噴涂聚脲要求(基面最終只允許有少許細(xì)小針眼，但不允許有大的孔洞及缺陷)
4) 根據(jù)現(xiàn)場(chǎng)氣溫等氣候條件，最后一次修補(bǔ)膩?zhàn)油耆袒?一般為24小時(shí)后)，可進(jìn)行配套底涂施工。
3.底涂施工
底涂材料采用高固含聚氨酯配套底涂，按廠家設(shè)定配比(配比為：A:B=3.5:1) 攪拌均勻滾涂或涂刷，大面積施工采用輥涂或機(jī)械噴涂工藝，邊角溝槽輔以涂刷。要求涂布均勻，無(wú)漏涂、無(wú)堆積?，F(xiàn)場(chǎng)作業(yè)時(shí)，應(yīng)做好合格基層的保護(hù)，防止二次污染。底涂徹底干后可以噴涂聚脲(一般為6-24小時(shí))。

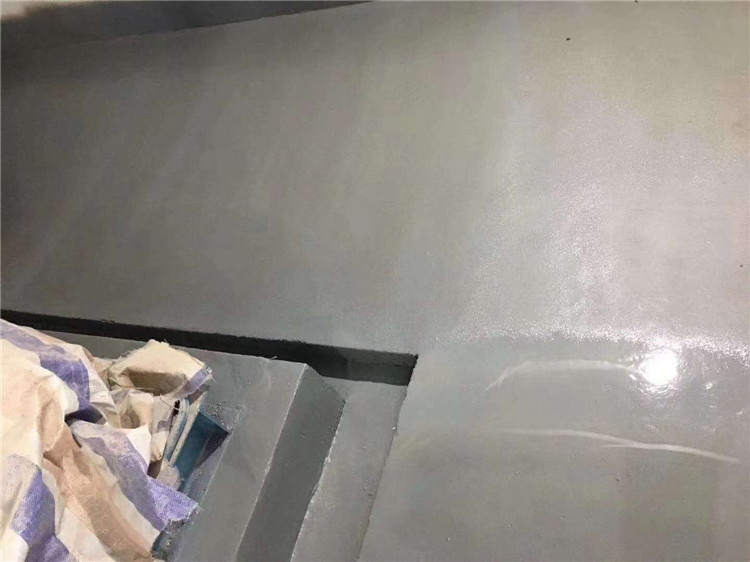

4. 噴涂聚脲彈性體防水涂料
1) 最后一次檢查修補(bǔ)膩?zhàn)踊虻淄亢蟮幕媸欠穹蠂娡烤垭逡?，如不符合繼續(xù)修補(bǔ)，如符合時(shí)做好材料及設(shè)備準(zhǔn)備，待噴。
2) 現(xiàn)場(chǎng)施工操作人員作好勞動(dòng)安全保護(hù)。噴涂作業(yè)工人配備必要的勞保用品。包括工作服、護(hù)目鏡、防護(hù)面具、口罩、手套、安全鞋、急救箱等。
3) 正式開(kāi)始噴涂前，先用塑料布將噴涂區(qū)域以外的區(qū)域進(jìn)行遮擋，并按設(shè)計(jì)要求預(yù)先做好工程細(xì)部構(gòu)造處理，再進(jìn)行大面積噴涂，施工現(xiàn)場(chǎng)應(yīng)保持良好通風(fēng)。
4) 聚脲涂料由甲組(A組)和乙組(B組)兩種組份組成。聚脲防水涂料噴涂施工前，檢查A、B兩組份物料是否正常，使用時(shí)將B料用氣動(dòng)攪拌器進(jìn)行充分?jǐn)嚢瑁⑹怪鶆?，施工過(guò)程中保持連續(xù)攪拌。噴涂設(shè)備由專業(yè)人員管理和操作，根據(jù)材料特性、施工現(xiàn)場(chǎng)條件等適時(shí)調(diào)整設(shè)備各項(xiàng)參數(shù)，確保涂層噴涂質(zhì)量。嚴(yán)禁現(xiàn)場(chǎng)向涂料中添加任何稀釋劑，嚴(yán)禁混淆A、B組分進(jìn)料系統(tǒng)。
5) 噴涂作業(yè)時(shí)，操作員手持噴槍噴涂施工，噴槍宜垂直于待噴基層，距離適中，移動(dòng)速度均勻；噴涂順序?yàn)橄入y后易、先上后下，縱橫交叉噴涂至設(shè)計(jì)要求的厚度，應(yīng)連續(xù)作業(yè)，一般人工噴涂2遍能達(dá)到1.5厚。噴涂作業(yè)時(shí)，如發(fā)現(xiàn)異常情況，應(yīng)立即停止作業(yè)，檢查并排除故障后方可繼續(xù)施工。
6) 桶內(nèi)涂料每次應(yīng)盡量用完，如噴涂作業(yè)結(jié)束后桶內(nèi)尚有余料，且下次噴涂間隔超過(guò)24h時(shí)，應(yīng)向A料桶內(nèi)充氮?dú)饣蚋稍锟諝饷芊獗４妗?/div>
