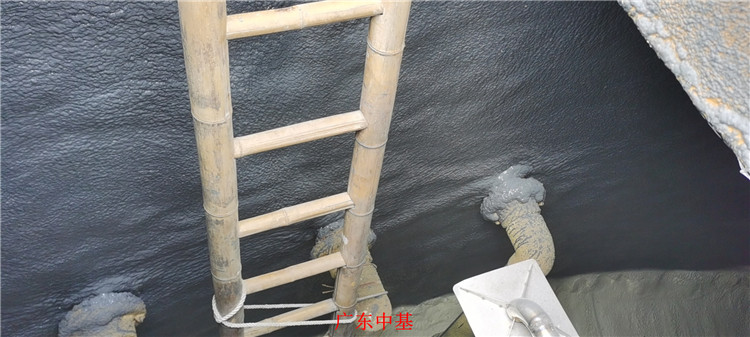

聚脲噴涂過(guò)程中，有時(shí)會(huì)出現(xiàn)“針眼”質(zhì)量缺陷。

這是熱噴涂聚脲最難以避免的通病，在確保噴涂設(shè)備、雙組份AB材料、溫度、壓力無(wú)異常的前提下，噴涂聚脲涂層表面干燥后會(huì)出現(xiàn)許多小孔，這種小孔行業(yè)內(nèi)叫做“針眼”。

   “針眼”質(zhì)量缺陷除了影響涂層美觀性外，還嚴(yán)重影響聚脲防水、防腐蝕的使用效果和壽命。

這種小孔一般會(huì)在混凝土表層出現(xiàn)比較多，其它基材很少見(jiàn)。混凝土聚脲防腐蝕項(xiàng)目出現(xiàn)小孔，造成腐蝕介質(zhì)長(zhǎng)驅(qū)直入，直接到達(dá)混凝土基礎(chǔ)，對(duì)基層造成腐蝕性破壞，失去了噴涂聚脲進(jìn)行防腐的價(jià)值，而且直接影響到混凝土結(jié)構(gòu)的安全?；炷练浪?xiàng)目出現(xiàn)小孔，就會(huì)降低致密性，造成滲漏。“針眼”造成混凝土結(jié)構(gòu)發(fā)生化學(xué)變化，使得混凝土增強(qiáng)鋼筋生銹膨脹。膨脹的體積造成混凝土開(kāi)裂，危害混凝土安全使用，并且縮短了使用壽命。大面積聚脲噴涂出現(xiàn)小孔“針眼”甚至?xí)l(fā)生涂層脫落，造成施工失敗和巨大損失。因此，在噴涂聚脲施工中小孔“針眼”質(zhì)量缺陷必須杜絕

噴涂聚脲這樣的小孔“針眼”質(zhì)量缺陷究竟是怎樣形成的呢？從實(shí)踐施工經(jīng)驗(yàn)來(lái)看，“針眼”的出現(xiàn)大部分都是基礎(chǔ)處理不好造成的，如一些施工隊(duì)伍對(duì)聚脲噴涂不專業(yè)，不是經(jīng)過(guò)培訓(xùn)的熟練槍手，混凝土基礎(chǔ)處理不仔細(xì)，在基材不符合聚脲噴涂條件的情況下草草施工，甚至基礎(chǔ)含水率非常高。這種小孔“針眼”成因就是混凝土表面粗糙，有毛細(xì)孔，即孔穴，里面含有大量的濕氣。聚脲是一種高固含的材料，干燥固化非?？欤湓诨炷林苯訃娡扛緵](méi)有流平性和浸潤(rùn)性，一般難以封閉，連續(xù)成膜后就會(huì)形成單獨(dú)的濕氣囊。這種空腔濕氣囊會(huì)在熱源的情況下水分蒸發(fā)形成氣體，頂破聚脲噴涂層形成麻面小孔“針眼”，而且聚脲噴涂時(shí)加熱溫度在65℃-70℃，肯定會(huì)形成對(duì)氣囊的劇烈膨脹，沖破噴涂聚脲層產(chǎn)生小孔“針眼”。

了解到“針眼”的形成條件和原因

就可以采取措施有效避免針孔的形成。具體方法有以下幾種：

01徹底打磨基礎(chǔ)，去除表面灰塵，浮漿，使得表面平整和光滑。

02采用專用聚脲底涂，涂刷時(shí)要均勻無(wú)漏，建議2遍十字交叉進(jìn)行。

03專用底涂干燥后，使用聚脲膩?zhàn)臃舛禄炷粱牡尼樋?，沙眼等缺陷（建議膩?zhàn)訉痈稍锖蟊⊥恳粚拥淄苛希?/div>
