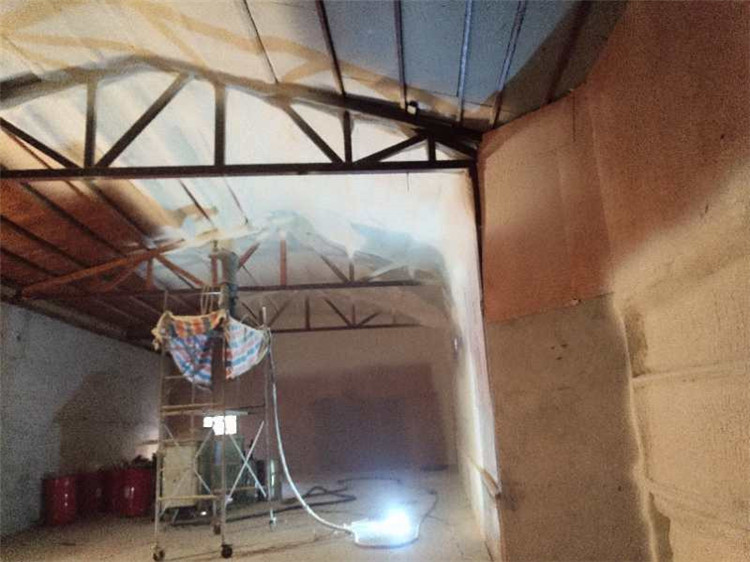

用于冷庫保溫方面的聚氨酯噴涂料，各家使用的黑料、噴涂施工工藝基本相同，做出的泡沫在外觀上也很相似，但所使用白料的不同會在很大程度上造成最終制成品 間的性能差異，甚至某些劣質(zhì)白料的使用會使保溫的初衷得不到體現(xiàn)。為使產(chǎn)品達(dá)到保溫、節(jié)能效果、讓冷庫投資者的長期利益得以最大限度的實現(xiàn)，在此結(jié)合我公 司產(chǎn)品質(zhì)量控制情況，為顧客簡單介紹如下：

一、 保溫性能：用于冷庫方面的聚氨酯材料第一要求便是保溫性能，而保溫性能的好壞在真正投入使用前是無法用肉眼觀察出來的，到了觀察出耗電量高低差別時已經(jīng)為 時過晚。我們通過大量的實驗檢測，在選材方面進(jìn)行嚴(yán)格控制，以期達(dá)到這一目的：①使用結(jié)構(gòu)性胺醚，降低導(dǎo)熱系數(shù)，提升保溫效果；②各種原料以及配方中盡量 將含水量降低，避免水發(fā)泡造成保溫性能劣化；③主體材料聚醚：我們選用經(jīng)過嚴(yán)格后處理的大廠的產(chǎn)品（如金陵石化公司等），與小廠不經(jīng)后處理的聚醚相比，我 們的泡沫泡孔均勻程度高、泡孔壁較薄，保溫性能明顯優(yōu)于厚壁大孔的普通泡沫；④高效無味胺類催化劑的使用，有效調(diào)整發(fā)泡-凝膠反應(yīng)的平衡，使噴涂層間表皮 較薄，利于保溫性能的體現(xiàn)；⑤我們不使用普通聚酯多元醇。

我們的這些控制措施收到了相當(dāng)不錯的效果，在濟(jì)寧某客戶處的數(shù)個冷庫比較，使用我們白料的冷庫明顯比使用其他廠家白料的冷庫耗電量低；而這些控制措施有些 需要昂貴的檢測設(shè)備、高素質(zhì)的檢測人才，有些需要優(yōu)質(zhì)、高價的原料，這對于某些實力相對薄弱的配料企業(yè)來說幾乎是不可能做到的。

二、 泡沫尺寸穩(wěn)定性：聚氨酯泡沫材料在劇烈的溫度變化或長期處于較低溫度時會出現(xiàn)尺寸的變化（一般為收縮），尺寸的變化常體現(xiàn)為泡沫開裂或脫落，而這些必然會 影響冷庫的正常使用，嚴(yán)重時可能會造成重大經(jīng)濟(jì)損失。除了經(jīng)常性做好模擬的性能檢測外，我們更注重在選擇優(yōu)質(zhì)材料方面的控制：①特種高官能度聚醚復(fù)配使 用，使泡沫形成立體網(wǎng)狀結(jié)構(gòu)，大大提高了泡沫耐低溫性能；而目前噴涂料常使用的4110聚醚中含有大量二官能度成分，反應(yīng)后形成的大量的線性分子結(jié)構(gòu)在低 溫情況下很難穩(wěn)定；②高官能度交聯(lián)劑的使用也大大提高了泡沫的尺寸穩(wěn)定性；③我們選用的聚醚，其生產(chǎn)階段采用強(qiáng)堿催化，反應(yīng)徹底，使聚醚保持較高反應(yīng)率 （即在與黑料接觸時能反應(yīng)的較為完全）；而另一些采用弱堿催化的聚醚常常因含有惰性羥基而使得黑白料混合后反應(yīng)不能完全，尺寸穩(wěn)定性必然變差；④某些廠商 為了達(dá)到泡沫表觀不產(chǎn)生變形現(xiàn)象而向發(fā)泡料中添加了可開孔組分，降低了泡沫閉孔率，達(dá)到了穩(wěn)定尺寸的效果，但這卻犧牲了泡沫的保溫性能，這種行為是極不道 德的。

三、 泡沫使用壽命：除了泡沫初期的基本性能外，泡沫的性能劣化狀況也是很重要的一項指標(biāo)。在白料配制時，某些聚酯材料的使用表面上雖使泡沫具有較好的韌性、耐 沖擊性，但其使用一段時間后會變脆，不再耐沖擊、碰撞；另外，某些聚酯結(jié)構(gòu)泡沫耐水解性差也會影響泡沫使用壽命；我們采用聚醚結(jié)構(gòu)，初期雖稍有脆性但一般 數(shù)日后脆性即消失，而后長期保持穩(wěn)定的性能。

四、 關(guān)于發(fā)方數(shù)的建議：冷庫投資是一項長期的、有收益回報的投資，發(fā)方數(shù)高誠然能夠減小初期投資，但需要把握一定的限度，要把長期的能耗與初期投資綜合考慮， 因為聚氨酯材料的保溫效果與其容重有著拋物線性的關(guān)聯(lián)性；大量研究表明泡沫容重在33~35公斤/立方米時具有較好的保溫性能，因此通常建議恒溫庫發(fā)方數(shù) 在22~23方/噸比較合適。
