這是它與加氣混凝土的根本不同。加氣混凝土因采用蒸壓，主要依靠粉煤灰和石灰在高熱高壓下的水化反應(yīng)產(chǎn)生膠凝性，水泥是輔助的。

而泡沫混凝土在常溫下生產(chǎn)，活性微集料不會很快產(chǎn)生水化反應(yīng)，其固泡仍要靠水泥的膠凝作用，因此，泡沫混凝土的配合比須以水泥為主體，采用高水泥配比量。

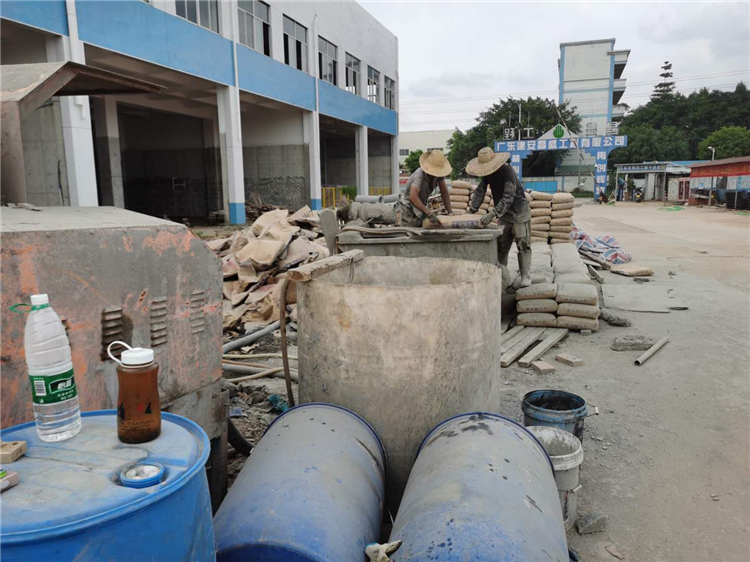

在一般情況下，水泥的用量要占干物料總量的50%～100，50%應(yīng)是其常溫養(yǎng)護(hù)的最低極限用量?，F(xiàn)場澆筑時，水泥配比量應(yīng)占干物料總量的80%以上。600 kg/m3以下密度常溫泡沫混凝土，水泥的配比量也不能低于物料總量70%。當(dāng)密度在400 kg/m3以下時，其常溫配比量應(yīng)約占干物料總量的90%以上。

水泥配比量設(shè)計，應(yīng)考慮以下幾個因素：

① 水泥的品種。早期和后期強(qiáng)度均高的水泥品種（如雙快硅酸鹽水泥）可適當(dāng)降低配比量，后期強(qiáng)度低或早期強(qiáng)度低的水泥品種應(yīng)提高水泥配比量；

② 水泥的強(qiáng)度等級。高強(qiáng)度等級的水泥可降低配比量，低強(qiáng)度等級的水泥應(yīng)提高其配比量；

③ 水泥的質(zhì)量狀況。大廠新型干法回轉(zhuǎn)窯水泥，配比量可適當(dāng)降低，而小廠立窯水泥或混合材摻量大的水泥應(yīng)適當(dāng)提高配比量；

④ 產(chǎn)品的密度和強(qiáng)度要求。低密度或強(qiáng)度要求較高的應(yīng)提高水泥配比量，高密度或強(qiáng)度要求較低的可降低水泥配比量；

⑤ 初養(yǎng)溫度。在澆注（澆筑）后的初養(yǎng)溫度較低（＜25℃)。應(yīng)提高水泥的配比量，在初養(yǎng)溫度較高時（25℃～45℃），可適當(dāng)降低其配比量。若采用蒸養(yǎng)或蒸壓，還可以再降低水泥的配比量；

⑥ 活性微集料（摻合料）的品種和活性。采用高活性的微集料，可降低水泥配比量（如超細(xì)礦渣），而采用低活性的微集料（如二級粉煤灰），可提高水泥的配比量。
